便利軒とらたろう代表代理田中です。早速ですがエアコン取り付け作業の続きを始めましょう。専門業者さんだったら2時間でやるところを、2日にまたがっているんですから……

室内機背板取り付け作業です。石膏ボードもしくは間柱への取り付けになります。間柱の場合は木ですからそのままビスを打ち込みます。石膏ボードの場合は…石膏ボードって極端な話、粘土板と同じですからアンカーを使用します。

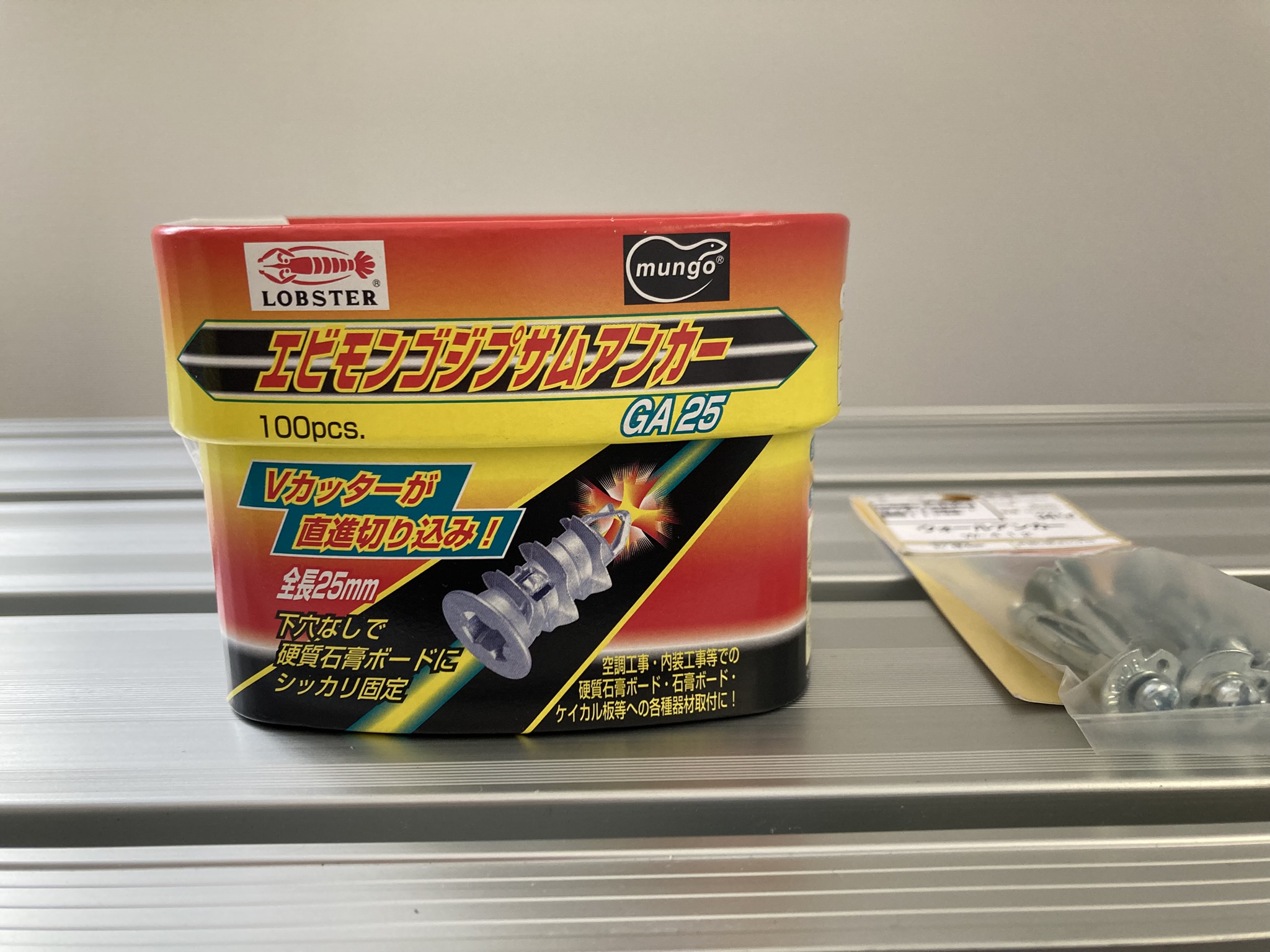

そのアンカー…当初便利軒で常用しているエビモンゴGAアンカーを予定していたのですが(下写真)、

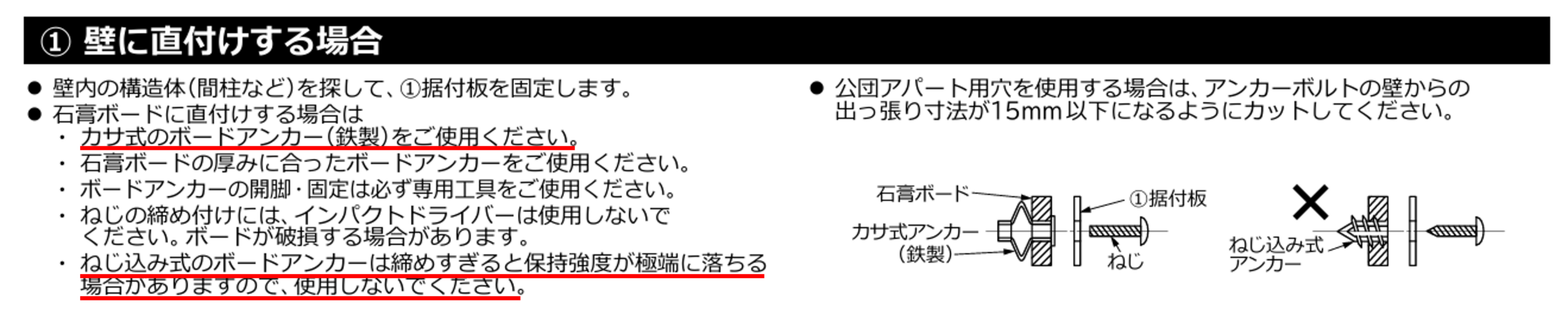

メーカー施工説明書で「ダメだ」との指示がありました(下資料)。

メーカー指示どおりに鉄製カサ式アンカーを取り寄せて作業をすすめます(上写真右側)。

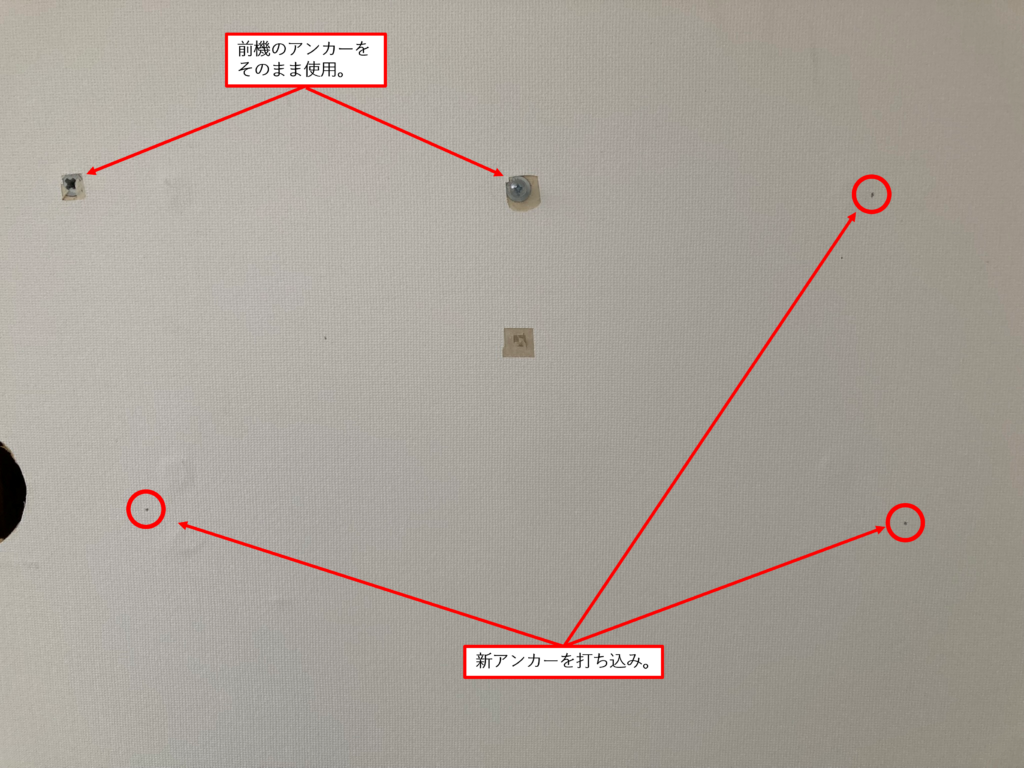

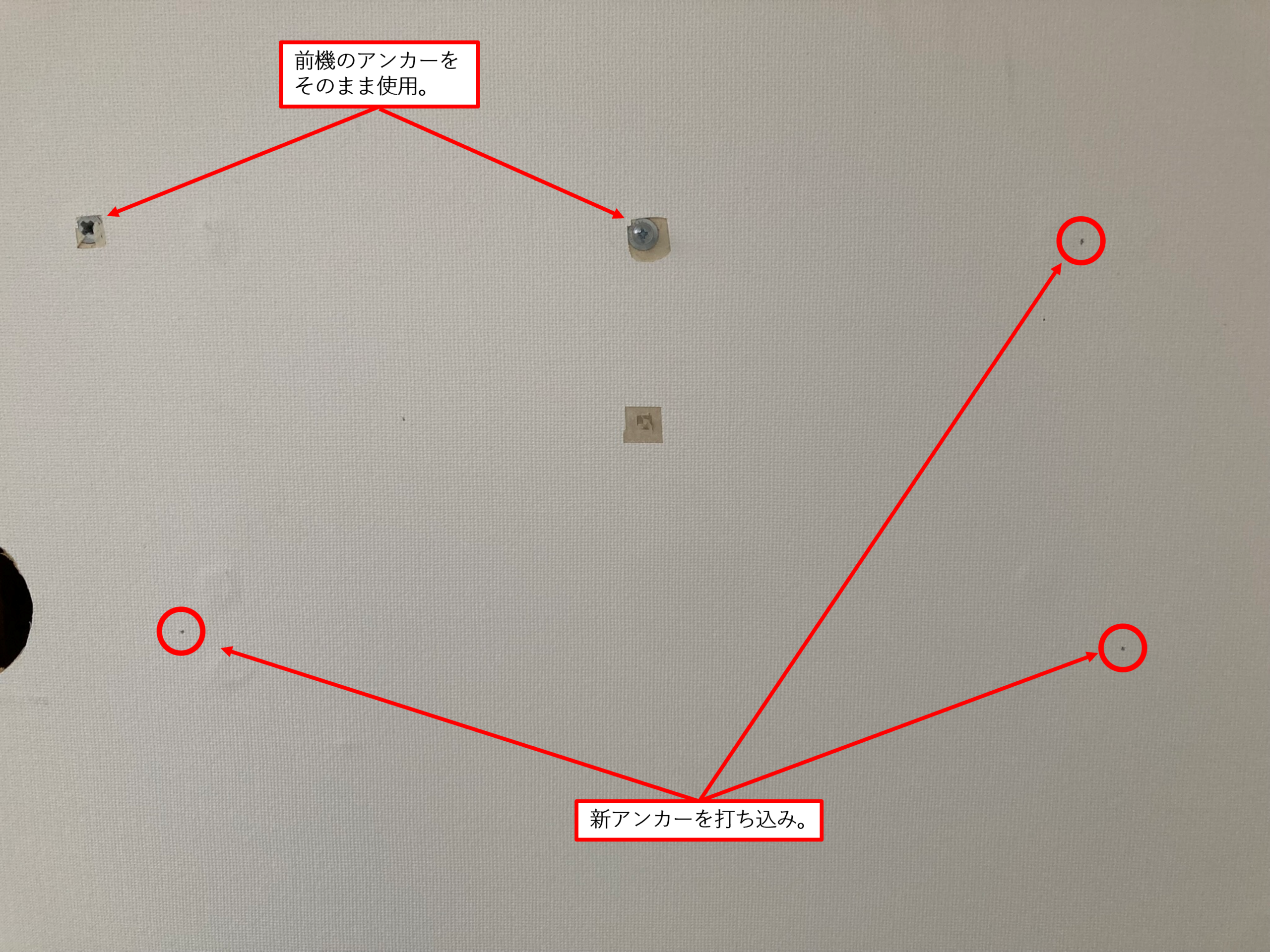

背板の取り付け位置は配管穴により決定されます。ビス打ち込み5箇所のうち、左上2つは前機と一致していたのでそのまま使います。残る3つは石膏ボードの裏側に間柱があるかわからないので、測定器を使って確認します(下写真)。

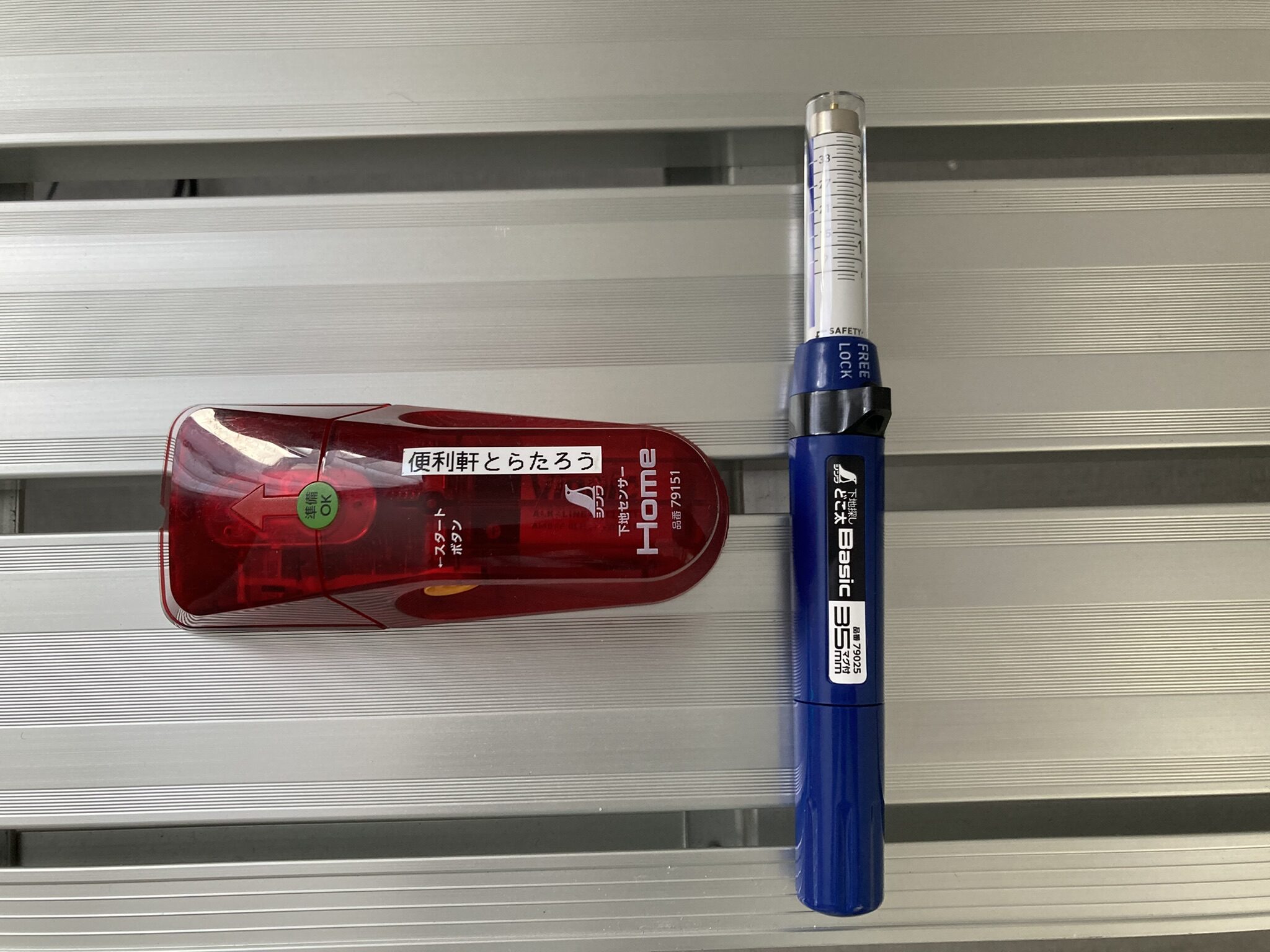

写真右側の「どこ太」は有効です。壁に針をブスっと刺して12mmで止まればそこに間柱があるわけで、止まらずに突き抜ければ(石膏ボードの裏側に)何もないという判断になります。左側のセンサーは壁に押し当てて検知(ブザー音)しますが参考程度にします。

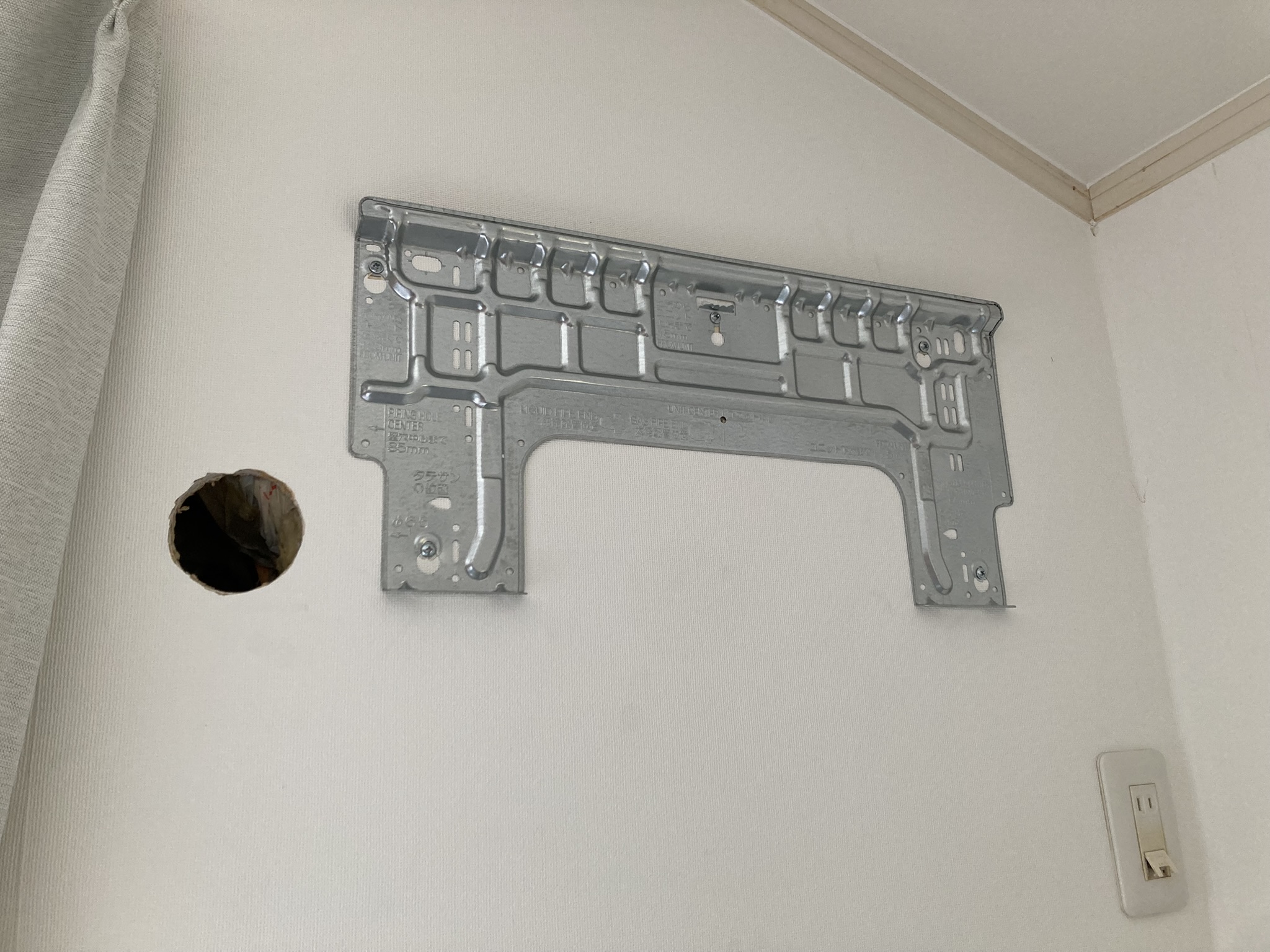

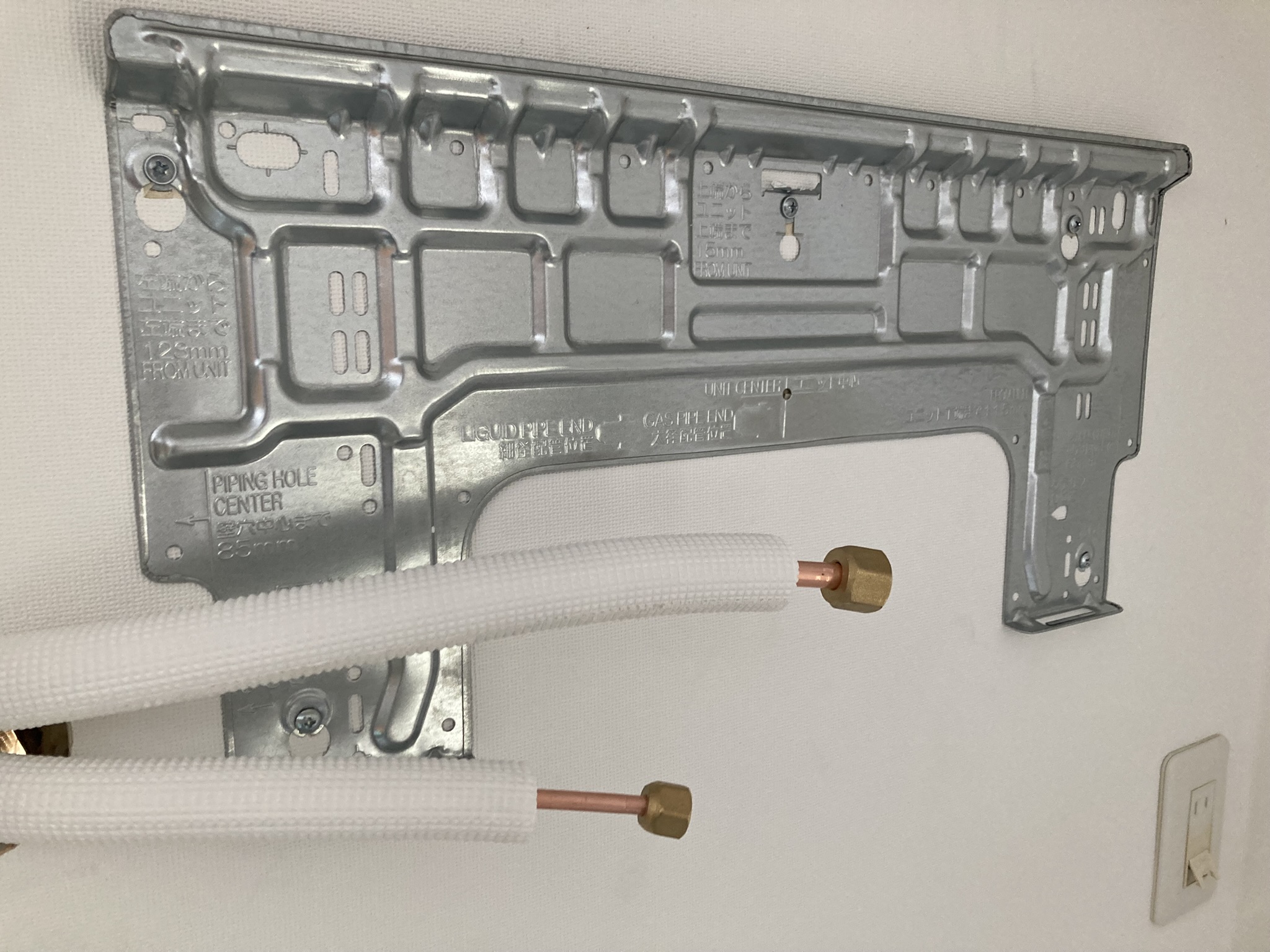

背板取り付け完了(水平確認済み)です。
では、室内機取り付け作業に入りましょう。

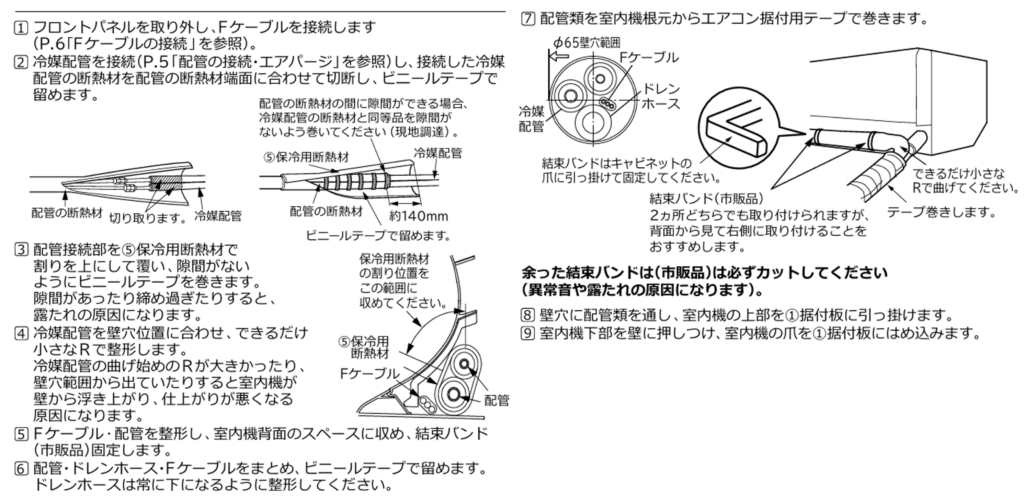

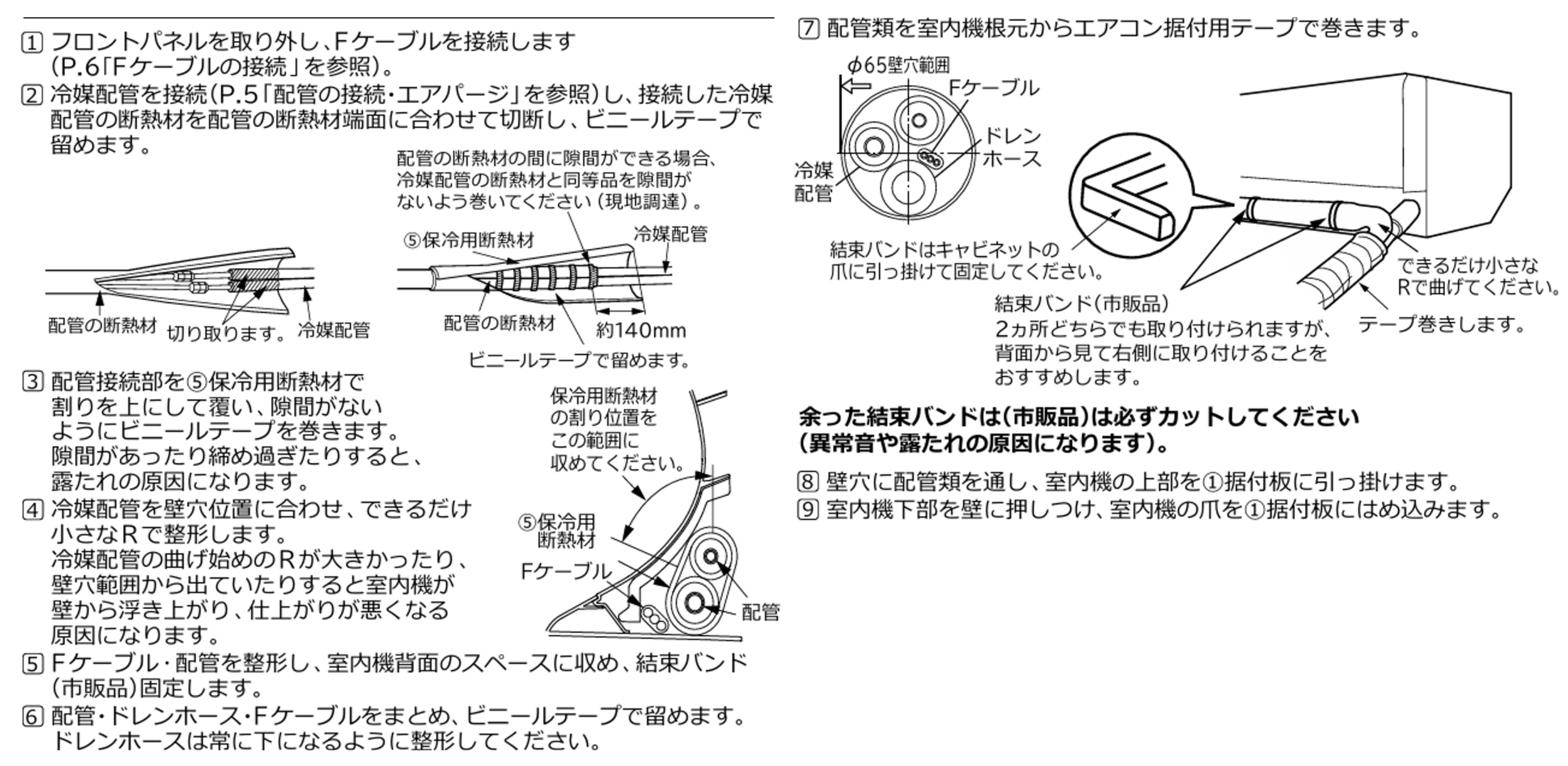

冷媒配管を室内機に接続します。作業はメーカーの施工説明書にしたがってすすめます(下資料)。

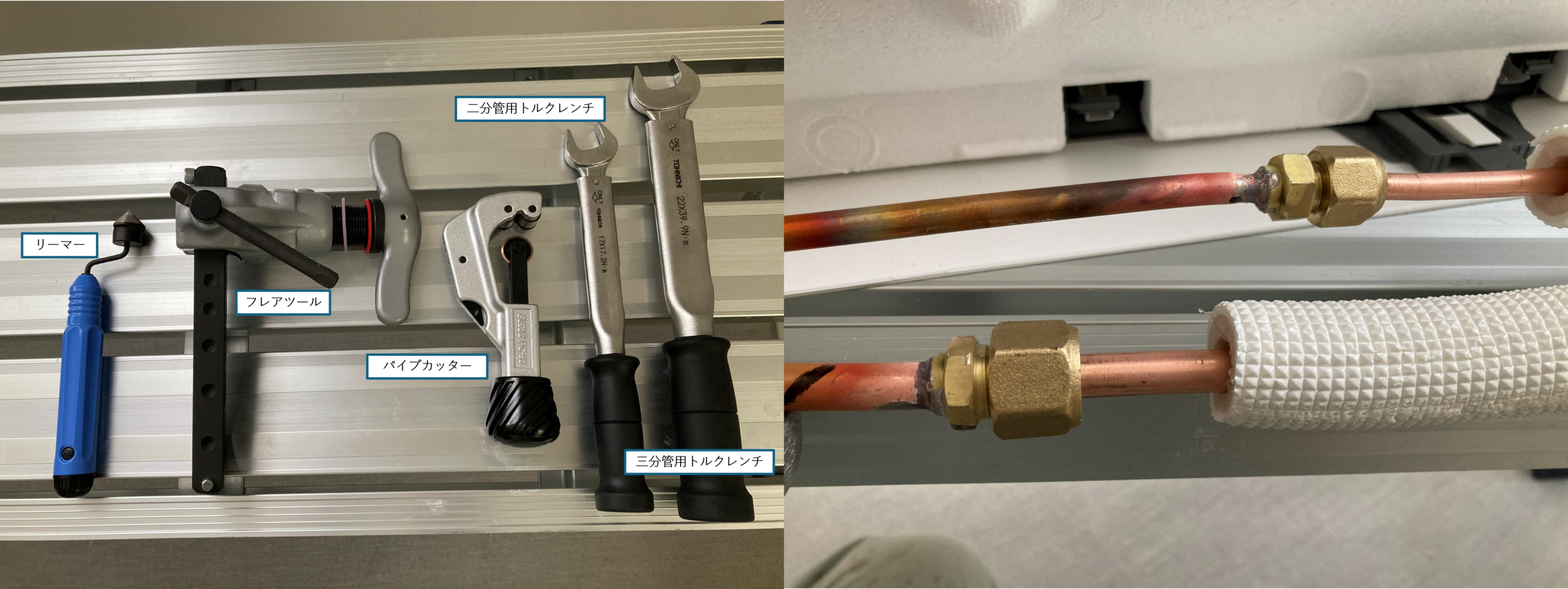

使用する工具です(下写真)。

冷媒配管の接続は通常のスパナではなく、トルクレンチを使用します(メーカー指示)。

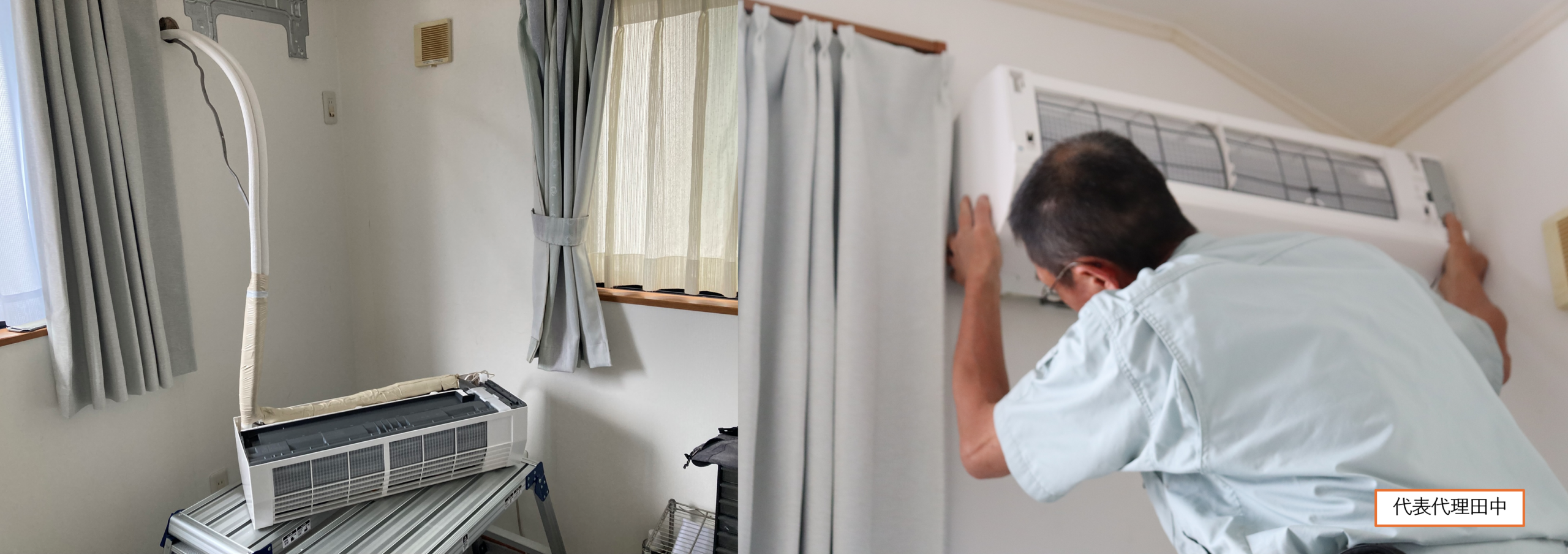

冷媒配管・ケーブル接続が完了したら背板への据え付け作業です。

室内機は室外機ほど重くないので(8kgぐらい)、それほどしんどいということはありません。それよりも……

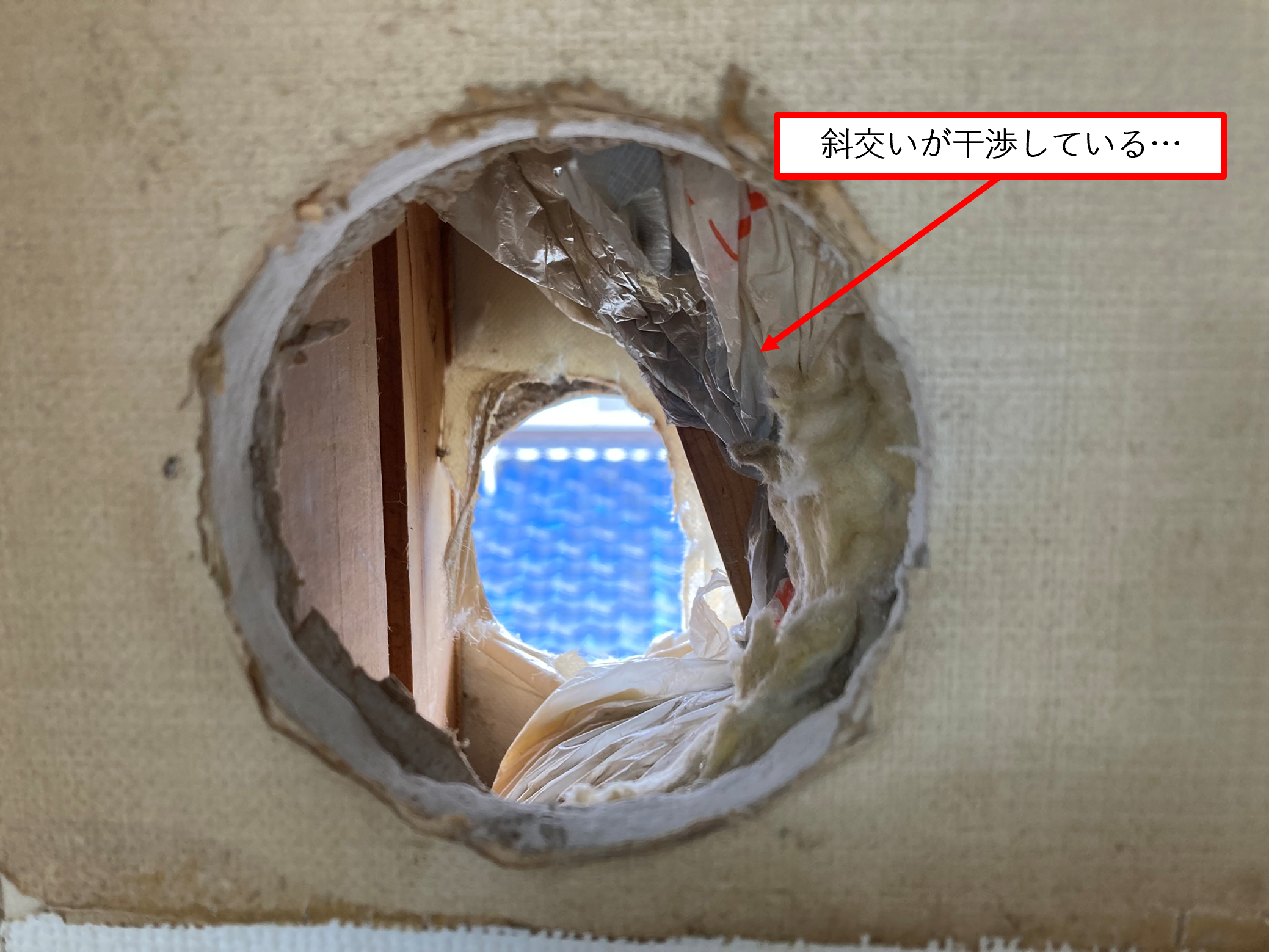

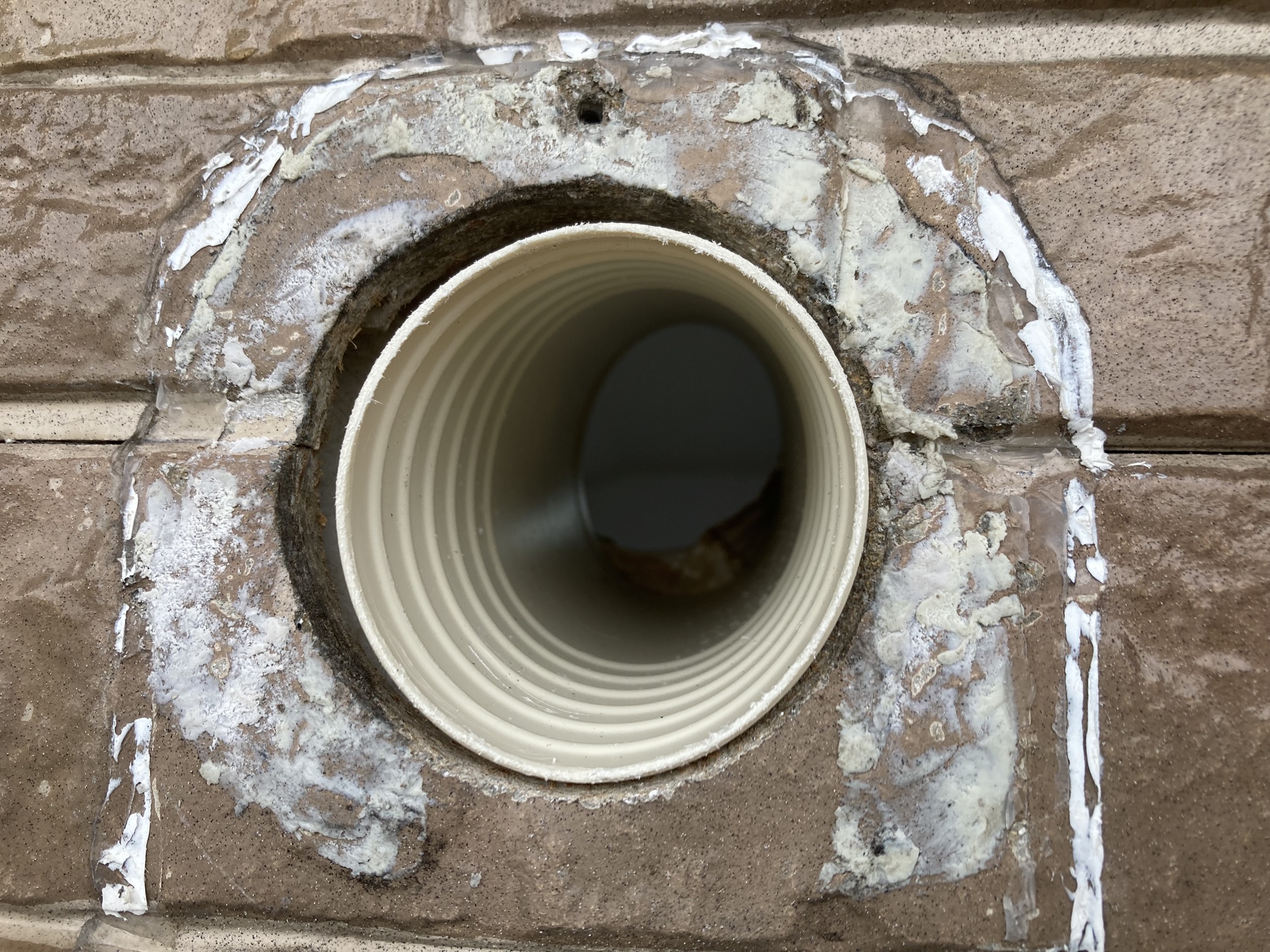

配管穴中に斜交いがはしっているんですね…最初に穴開けをした人も「あっ!」と思ったと思いますが……やりにくいし、本当はスリーブ(ネズミ齧られ防止)を取り付けたかったのですが(下写真)、それは諦めました。

スリーブを取り付けると全然(冷媒配管・ケーブル・ドレンホースが)通らなくなるので……
とりあえず、なんとか通しました。

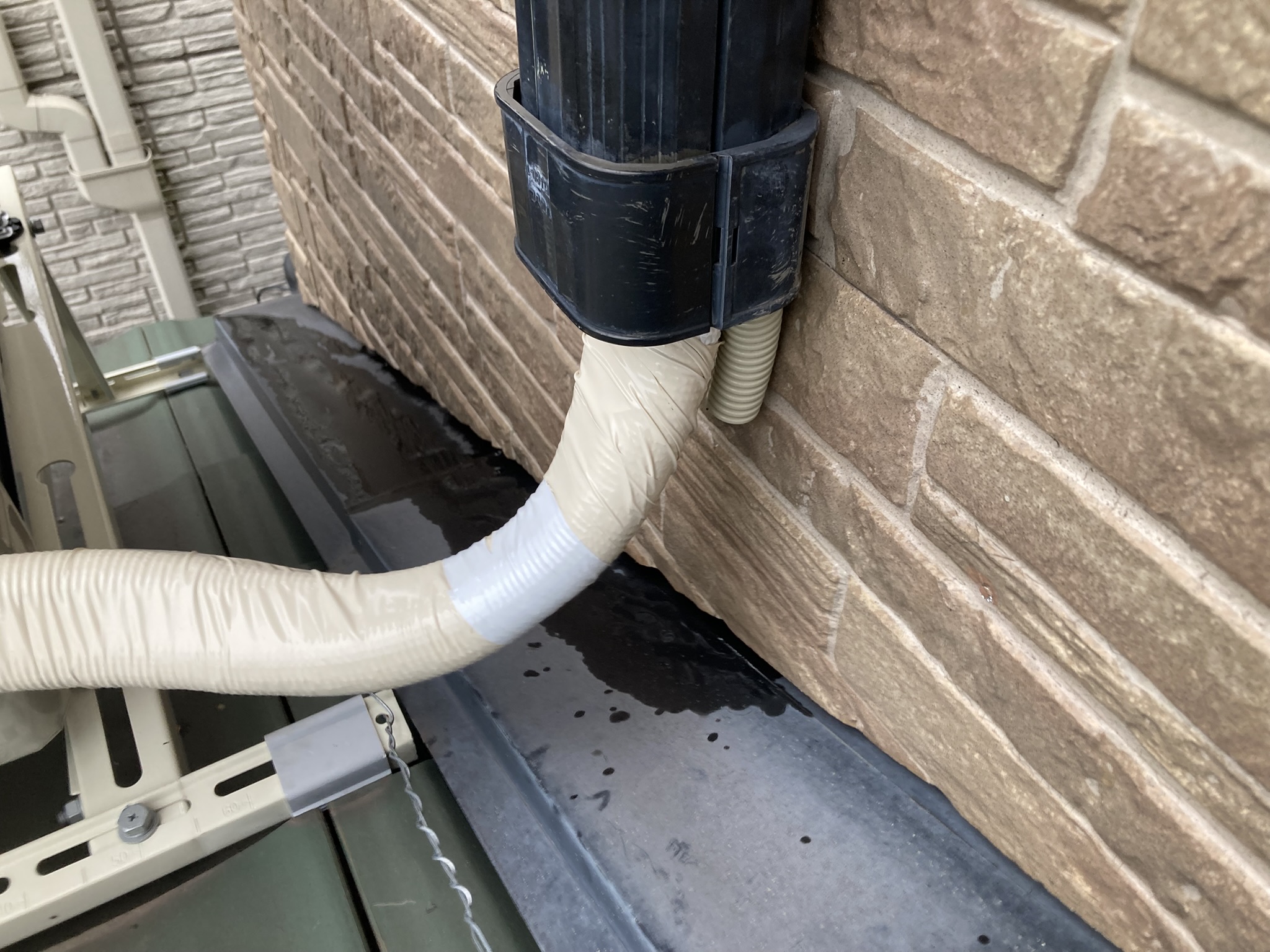

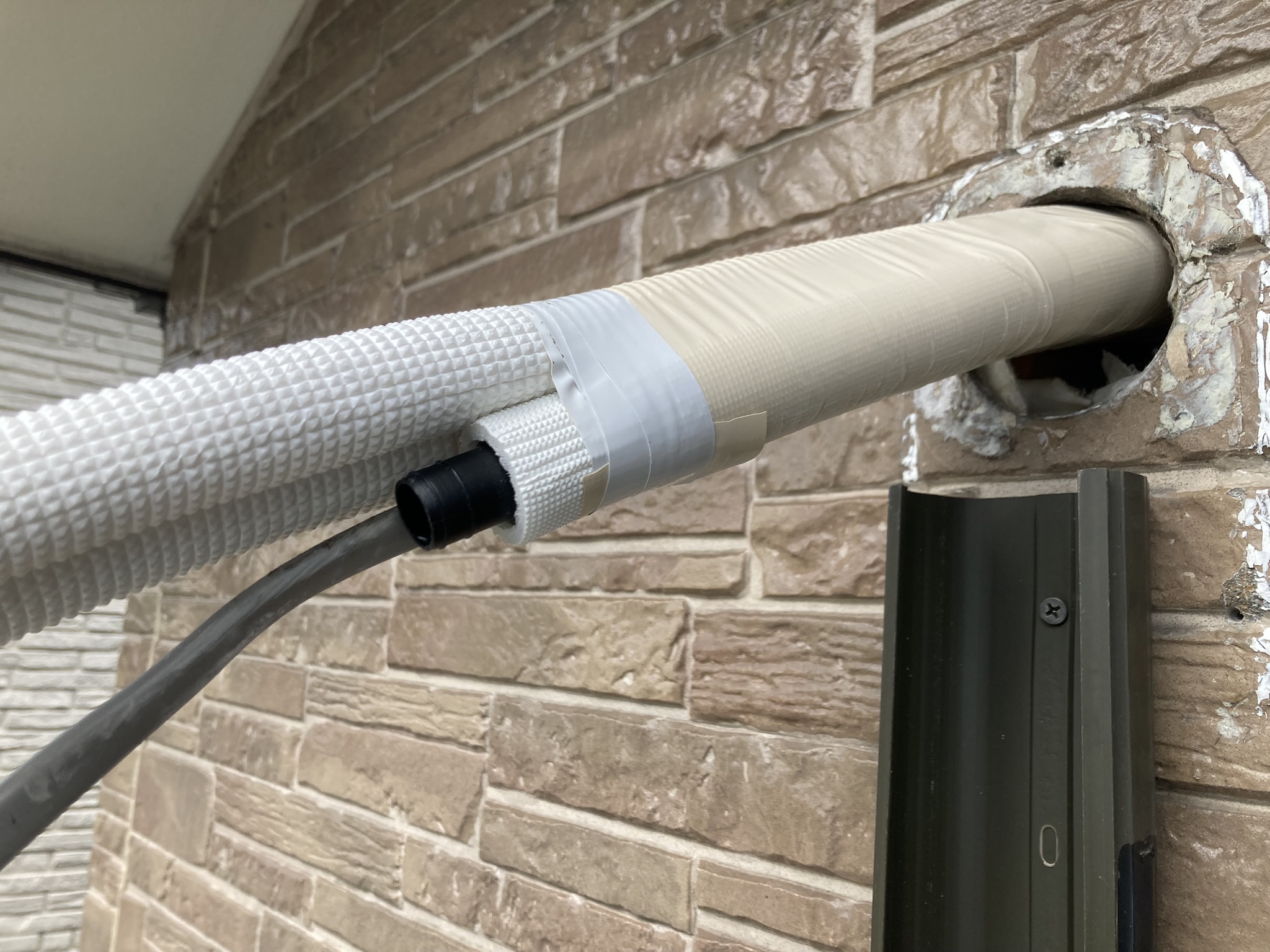

ドレンホースが下にきてますね。OKです。上はNGです。水は上から下に流れるので。

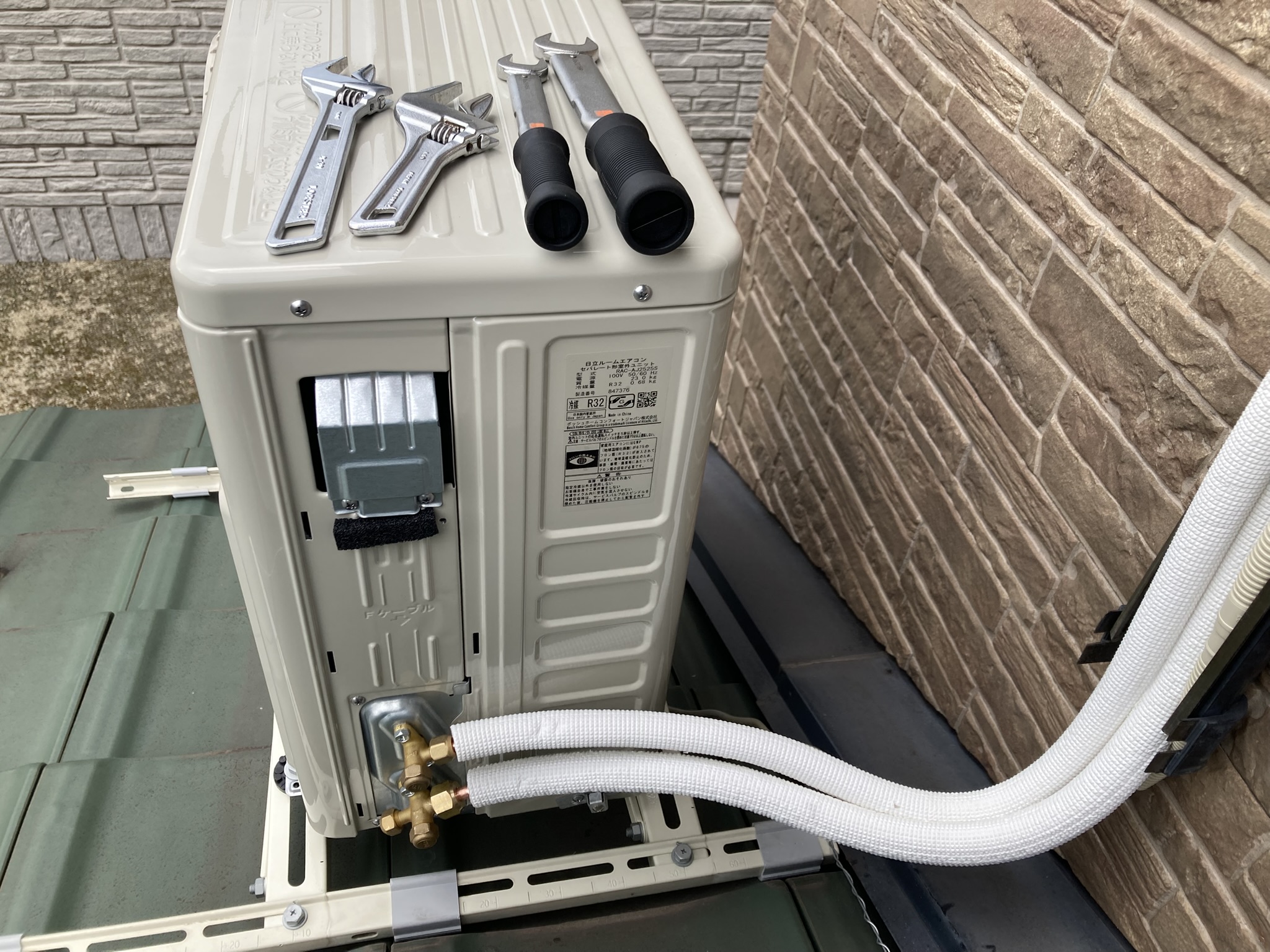

冷媒配管・ケーブルを室外機に接続します。もうひと踏ん張りです。終わりが見えてきました。

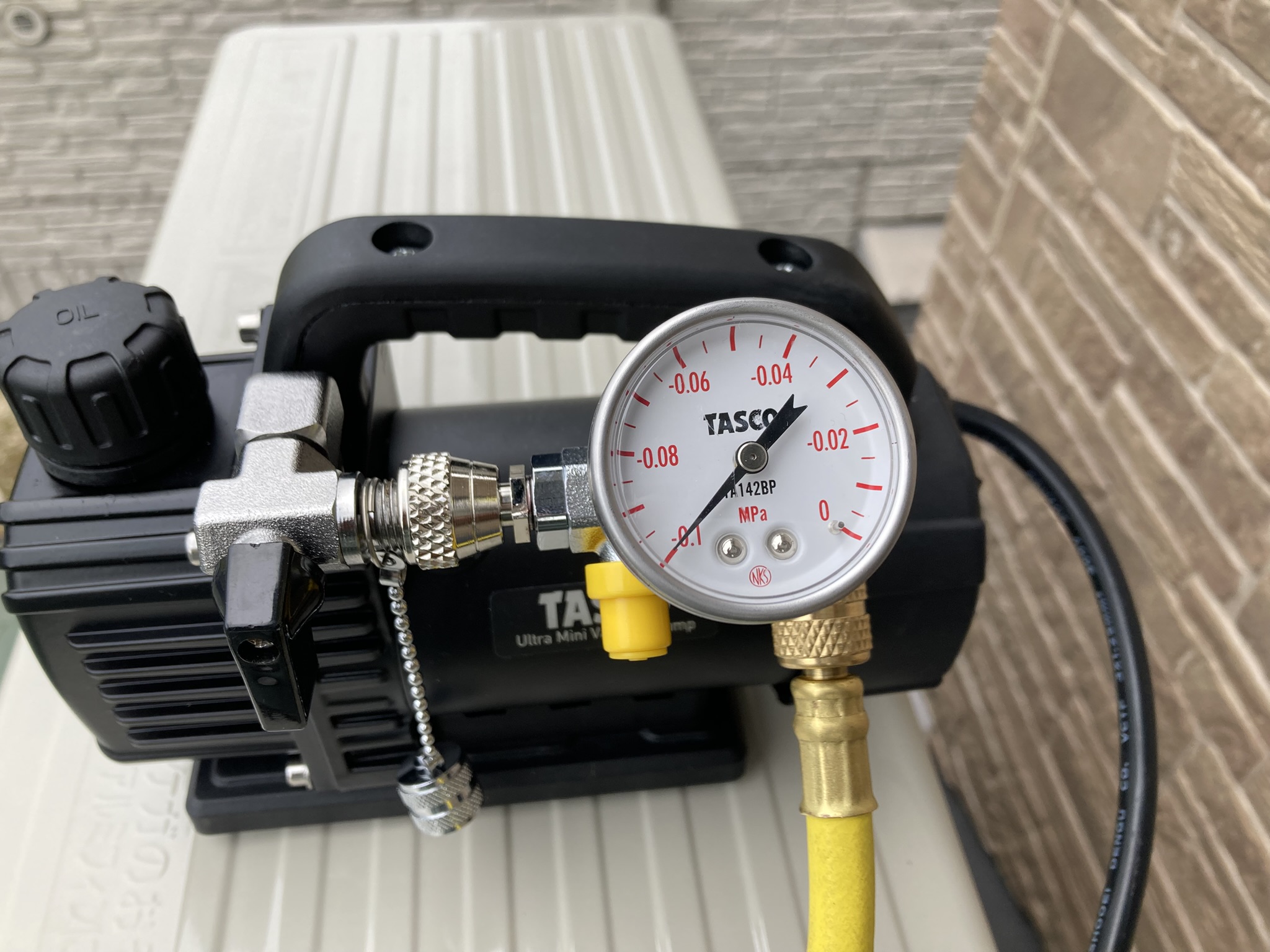

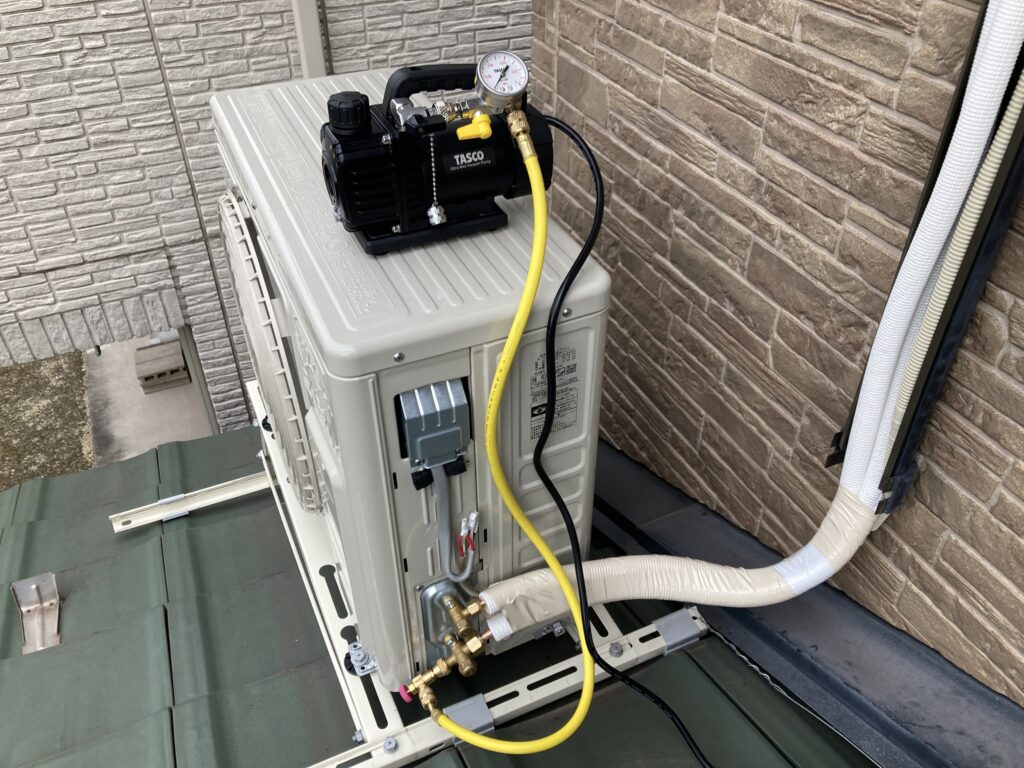

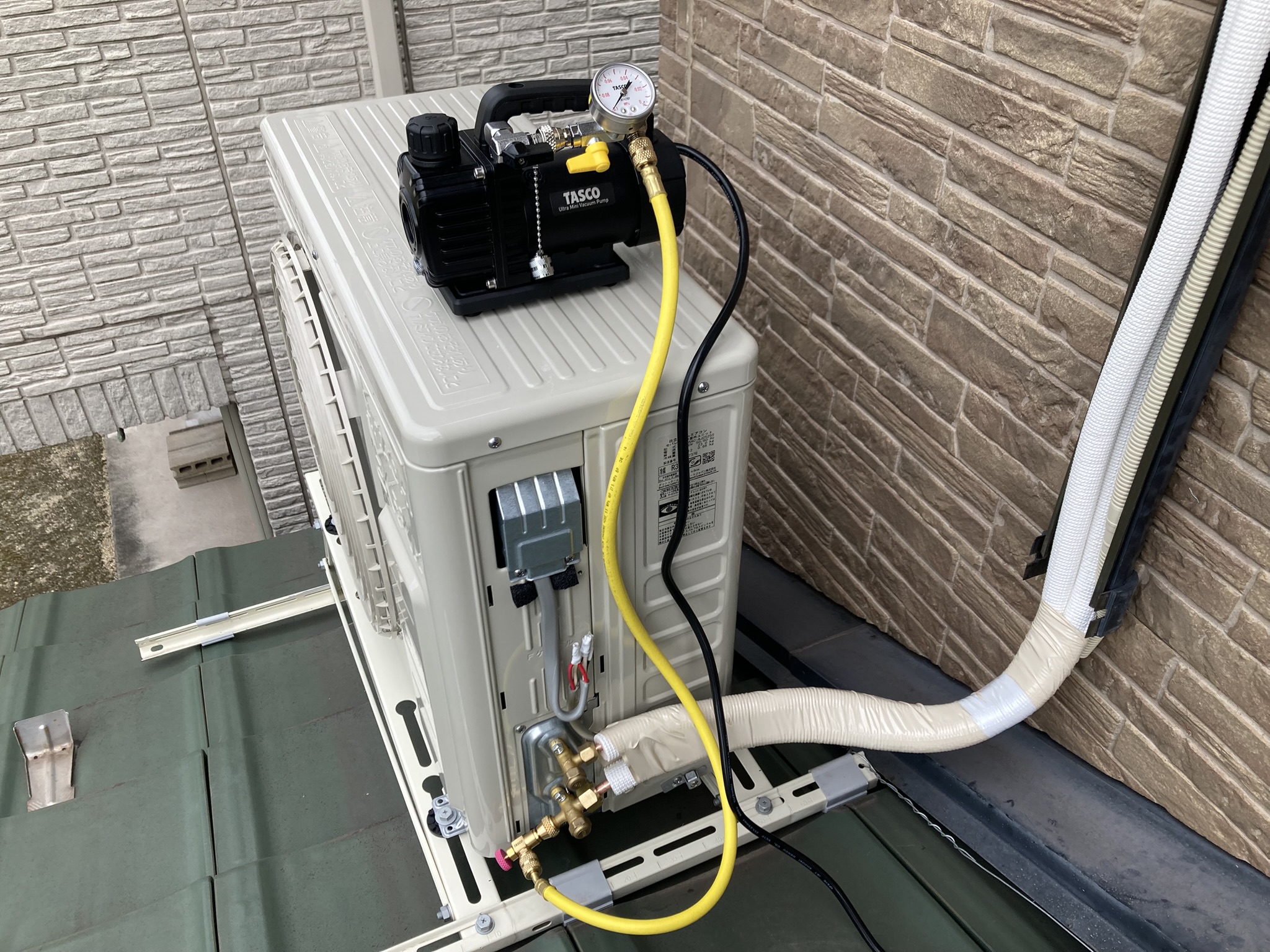

冷媒配管中の真空引きをします。エアコン工事で最も重要な工程です。配管中の空気(水)を追い出します。配管中に水分が残っていると、エアコン稼働時に冷たい冷媒ガス中で水が氷となって、機器損傷・配管詰まりが発生します。
真空引き完了後、15分程静置して様子を見ます。本当に施工ミスがなく、冷媒配管が密閉状態にあるかを確認するために。
